ダクトサイズをExcelで自動計算｜摩擦抵抗法で円形・角形寸法を整理する計算書テンプレート

空調・換気ダクトのサイズ選定を、摩擦抵抗法で整理できるExcel計算書テンプレートです。

風量、許容風速、許容圧損、ダクト種別、アスペクト比を入力することで、円形ダクト径と角形ダクト寸法を自動で算定できます。

摩擦抵抗法による径、風速条件による径の両方を計算し、大きい方をもとに標準寸法へ切り上げる構成です。検討用の計算書として、ダクトサイズの根拠を一覧で整理できます。

ダクトサイズを決めるとき、こんな手間が発生していませんか？

• 風量ごとに摩擦抵抗線図を確認して、ダクト径を読み取るのが手間
• 円形ダクトと角形ダクトの寸法を別々に検討していて、根拠が散らばる
• 風速条件と単位圧力損失条件のどちらでサイズが決まったのか整理しにくい
• アスペクト比を変えたときの角形寸法を毎回手計算している
• 複数系統のダクトサイズを一覧で比較できる計算書がほしい

ダクトサイズの検討では、風量、許容風速、単位圧力損失、標準寸法、角形ダクトのアスペクト比など、確認すべき条件が複数あります。

このテンプレートは、風量を入力するだけで、円形径、角形短辺・長辺、実風速、相当径、判定までまとめて確認できる計算書フォーマットです。

¥980（税込）／Excelファイル 1点／Windows・Mac対応

このExcelでできること

摩擦抵抗法でダクト径を自動算定

風量と単位圧力損失から求める径と、風量と許容風速から求める径をそれぞれ計算します。

そのうえで、大きい方を計算径として採用し、標準寸法データベースから採用円形径を自動で選定します。

円形ダクトと角形ダクトを同時に整理

円形ダクトの採用径だけでなく、角形ダクトの短辺・長辺寸法も算定できます。

アスペクト比を選択すると、相当径換算式を用いて角形寸法を計算し、標準寸法へ切り上げます。

ダクト種別ごとの摩擦係数を切替

ダクト種別を選択すると、摩擦係数が自動で反映されます。

ダクト種別	摩擦係数λ
亜鉛メッキ鋼板	0.020
塩化ビニル	0.015
アルミフレキシブル	0.035

案件条件やメーカー資料に応じて、必要に応じた確認・調整ができます。

実風速・相当径・実アスペクト比を確認

採用した円形径や角形寸法に対して、実風速、相当径、実アスペクト比を確認できます。

単にサイズを出すだけでなく、検討結果の妥当性を確認しやすい構成です。

複数系統を一覧で管理

計算シートでは、系統名、風量、アスペクト比を行ごとに入力できます。

OA、SA、RA、EAなど、複数系統のダクトサイズを1つの表で整理できます。

実際の使用イメージ

1. 基本条件でダクト種別、許容風速、許容圧損、空気密度を設定する
2. 各系統の系統名と風量を入力する
3. 角形ダクトも検討する場合は、アスペクト比を選択する
4. 採用円形径、角形寸法、実風速、判定が自動で表示される
5. 必要に応じて途中計算列を展開し、計算根拠を確認する

「風量を入力すると、円形径と角形寸法の検討結果が一覧で揃う」状態になります。

¥980（税込）／Excelファイル 1点／Windows・Mac対応

こんな方に向いています

• 空調・換気ダクトのサイズ検討をExcelで整理したい方
• 摩擦抵抗線図の読み取りや転記作業を減らしたい方
• 円形ダクトと角形ダクトを同じ計算書で比較したい方
• 複数系統のダクトサイズを一覧で確認したい方
• 計算根拠を社内レビューや設計確認用に整理したい方

Excelの構成（5シート）

シート名	内容
使い方	操作手順、入力項目、出力内容、計算式、注意事項を整理

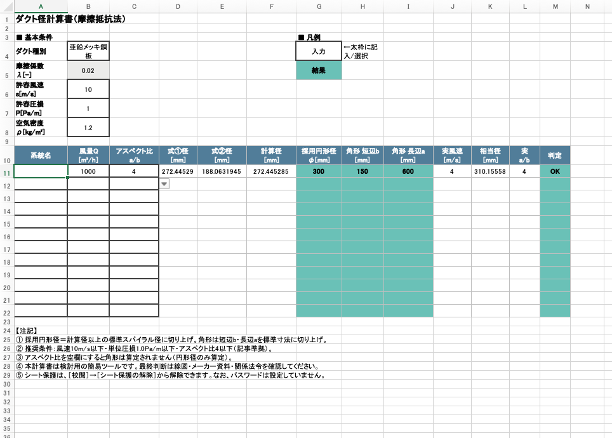

計算シート	基本条件と各系統の風量を入力し、円形径・角形寸法・実風速を自動計算
入力例	OA、SA、RA、EAなどの入力例を収録
標準寸法DB	円形径、角形寸法の標準寸法データ
摩擦係数	ダクト種別ごとの摩擦係数代表値

セル保護について： 入力セル以外はシート保護がかかっています。パスワードなしで解除できるため、自社フォーマットへの調整も可能です。

製品仕様

項目	内容
価格	¥980（税込）
ファイル形式	.xlsx
動作環境	Windows・Mac 両対応
バージョン	Ver.1.0
内容物	Excelファイル 1点

注意事項

• 本計算書は検討用の簡易ツールです
• 詳細な圧損計算、機器選定、最終判断は、線図、メーカー資料、関係法令をご確認ください
• 摩擦係数や標準寸法は代表値・参考値を含みます
• 本ファイルの利用により生じた損害への責任は負いかねます
• ファイルの再配布、第三者への譲渡、改変の上での販売は禁止しています

不具合・修正対応について

本Excelの計算式、表示、ファイル動作に不具合があった場合は、確認のうえ修正版を無償で差し替えます。
お気づきの点がありましたら、お問い合わせフォームよりご連絡ください。

※個別案件への適用可否判断、設計内容の確認、個別カスタマイズは対応範囲外です。

こんな方には向いていないかもしれません

• 詳細なダクト圧損計算をすべてこの1ファイルで完結させたい方
• メーカー資料や線図の確認を行わずに最終決定したい方
• 自社独自の計算ロジックや標準寸法だけで運用したい方

購入はこちら

風量ごとのダクトサイズ検討を、毎回ゼロから整理する手間を減らせます。

円形ダクト径と角形ダクト寸法を同じ表で確認したい方に向けた、実務整理用のExcelテンプレートです。

¥980（税込）／Excelファイル 1点／Windows・Mac対応
