給水管の管径をExcelで自動選定｜器具給水負荷単位法・22器具・10系統・4管種に対応した計算書テンプレート

器具給水負荷単位法を使った給水主管の管径選定を、Excelで自動化した計算書テンプレートです。

器具22種の台数を入力するだけで、負荷単位の集計から同時使用流量の算出・管径選定・流速判定まで一括で完結します。

管種（SGP-VD / HIVP / 銅管 / SUS）・使用区分（公衆用 / 私室用）・系統区分（フラッシュ弁 / ロータンク）に対応し、最大10系統を1シートで管理できます。

給水管の管径を決めるとき、こんな手間が発生していませんか？

• 器具22種の負荷単位を系統ごとに合算するたびに、手計算でミスが起きる
• 同時使用流量の線図を目で読み取って転記するのが面倒で、読み取り誤差も気になる
• 管種（鋼管・塩ビ管・銅管・ステンレス）によって内径が違うのに、毎回別の表を参照している
• 公衆用と私室用で負荷単位が異なるのに、混同して計算し直す羽目になる
• 10系統を同時に比較したいのに、計算書が系統ごとにバラバラで見渡せない

給水主管の管径選定は、器具の種別・台数・管種・用途の組み合わせが多く、手計算だとミスと転記作業が積み重なります。

このテンプレートは、器具の台数を入力するだけで、負荷単位集計・同時使用流量算出・管径選定・流速判定まで一括自動化した計算書フォーマットです。

¥980（税込）／Excelファイル 1点／Windows・Mac対応

このExcelでできること

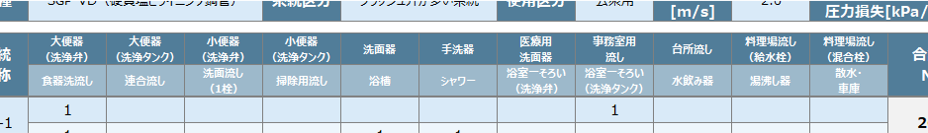

器具22種の負荷単位を自動集計

大便器（洗浄弁・タンク）・小便器・洗面器・手洗器・台所流し・料理場流し・浴槽・シャワーなど、SHASE-S206に基づく22種の器具をすべて収録しています。

各系統に接続される器具の台数を入力するだけで、負荷単位の合計が自動集計されます。

公衆用・私室用を1クリックで切替

シート上部の「使用区分」を「公衆用」または「私室用」に切り替えるだけで、全器具の負荷単位参照先が自動で切り替わります。系統ごとに切り替える手間はありません。

同時使用流量を回帰式で自動計算（線図読み取り不要）

SHASE-S206のグラフを数式化した対数回帰式を内蔵しています。

負荷単位の合計から瞬時最大流量（L/min）を自動算出します。線図を目視で読み取って転記する作業がゼロになります。

フラッシュ弁系統・ロータンク系統の2種類に対応し、大規模（N≦3,000）にも対応した2段切替式です。

管種4種類に自動対応（内径・H-W係数を自動切替）

「管種」の選択を変えるだけで、SGP-VD（硬質塩ビライニング鋼管）・HIVP（硬質塩ビ管）・銅管・ステンレス鋼管の4種類の内径データとHazen-Williams係数が一括切替されます。

管種ごとに内径表を引き直す手間がなくなります。

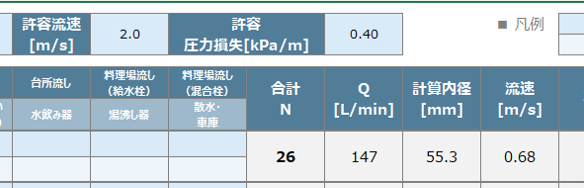

計算内径・選定管径・流速を自動出力（OK/NG判定付き）

Hazen-Williams式で必要管内径を計算し、各管種の規格内径表から選定管径（呼び径A）を自動出力します。

許容流速（2.0 m/s）との比較判定も自動で色付き表示されます。

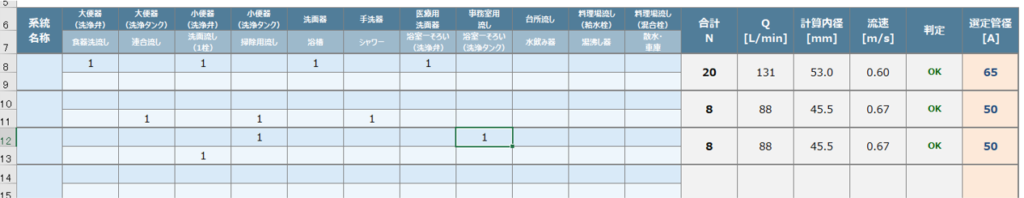

10系統を1シートで一括管理

最大10系統の計算を1枚のシートに横並びで管理できます。

系統間の管径を比較しながら設計できるため、根拠資料として提出しやすい構成です。

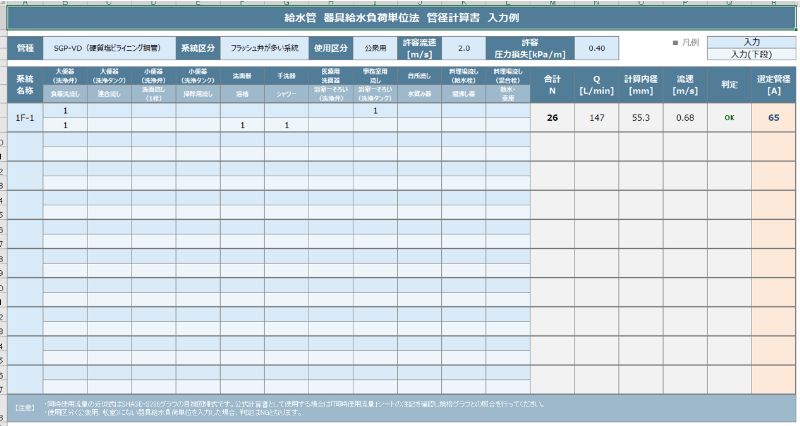

実際の使用イメージ

1. 管種・系統区分・使用区分をプルダウンで選択する（1分）
2. 各系統の器具台数を入力する（系統ごとに5〜10分）
3. 負荷単位合計・同時使用流量・管径・流速・判定が自動で埋まる
4. そのまま社内レビュー資料・提出用計算書として使用できる

「22種の器具台数を入力するだけで、10系統分の管径選定が完結する」状態になります。

¥980（税込）／Excelファイル 1点／Windows・Mac対応

こんな方に向いています

• 系統数が多く、管径選定の整理と根拠づけに時間がかかっている方
• 管種や用途（公衆用/私室用）が案件によって変わり、毎回条件を変えて再計算している方
• 同時使用流量線図の読み取りを自動化したい方
• 計算根拠を一覧化して社内レビューや設計確認に活用したい方
• 「給水横枝管テンプレート」をすでに使っており、主管の計算書も同じ体裁で揃えたい方

Excelの構成（5シート）

シート名	内容
計算シート	10系統分の器具台数入力欄・管径自動選定・判定。水色セルに台数を入力するだけで結果が出力される
器具一覧	SHASE-S206に基づく22器具の公衆用・私室用負荷単位一覧。計算シートと自動連動
同時使用流量	近似回帰式の係数と検証テーブル。計算シートの流量算出に使用

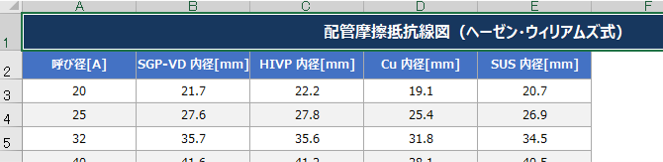

摩擦抵抗線図	管種別の内径データと圧力損失計算テーブル（Hazen-Williams式）。管径選定の基準テーブル
使い方	操作手順・条件設定の説明・注意事項

セル保護について： 入力セル以外はシート保護がかかっています。パスワードなしで解除できるため、自社フォーマットへの転用や行の追加も自由に行えます。

製品仕様

項目	内容
価格	¥980（税込）
ファイル形式	.xlsx
動作環境	Windows・Mac 両対応
バージョン	Ver.1.0
内容物	Excelファイル 1点

注意事項

• 同時使用流量の近似式はSHASE-S206グラフの回帰式です。公式計算書として使用する場合は規格グラフとの照合が必要です
• 管内径の数値はJIS規格参考値です。メーカー規格書で確認してください
• 本ファイルは検討用ツールです。実設計では必ず一次資料を確認してください
• ファイルの再配布・第三者への譲渡・改変の上での販売は禁止しています
• 使用によって生じた損害への責任は負いかねます

こんな方には向いていないかもしれません

• すでに自社独自の計算ロジックやフォーマットをお持ちの方
• 既存の社内テンプレートをそのまま継続利用したい組織の方
• 概算検討のみで管径根拠の整理が不要な方

器具給水負荷単位法の手順を確認したい方へ

購入前に計算の考え方を確認したい方は、こちらの解説記事をご覧ください。

購入はこちら

系統数・器具種類が多いほど、このテンプレートの効果は大きくなります。

一度条件を設定してしまえば、次の案件からは器具台数を書き換えるだけで計算書が完成します。

¥980（税込）／Excelファイル 1点／Windows・Mac対応
